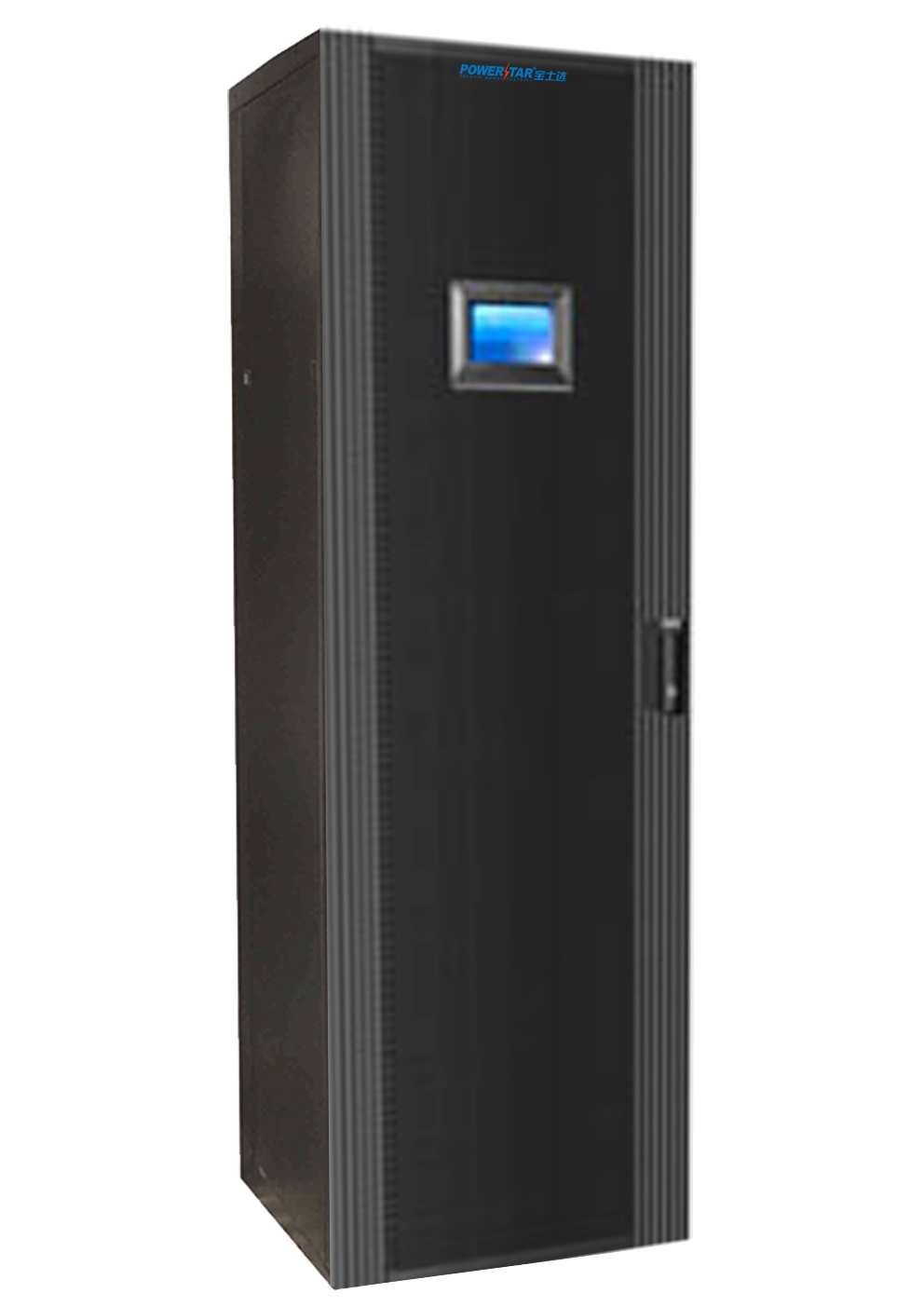

智能配电系统PDS系列



·产品介绍:

宝士达PDS智能模块式UPS配电集成系统,主要是为UPS电源的输入和输出配电提供安全的、可管理的、可扩展的、可维护的、智能一体化的配电集成系统,它集中了交流输入配电、UPS输入配电和UPS输出配电等各单元于一体,并可监测、显示和记录各回路电压、电流、功率因数、有功功率、视在功率及电量计算等参数,其输出分路开关为模块式结构,可在线扩容或维护,简化了机房配电系统的安装、调试,优化了机房配电系统的线缆管理,为用户提供可靠性、安全性和扩展性较高的一体化配电解决方案,可广泛应用于金融、通信、企业、政府等数据中心机房。

·性能特点:

系统功能】

标准机柜:使用19英寸42U的标准网络机柜, 标准机柜的一些优越性同样给安装它带来了许多便利,可以调整机柜以对齐模块化UPS 及其它标准IT机柜等, 优化了对高架地板的适应性和可扩展性;

防雷模块:提供C级防雷模块作为标准配置。也可以提供B级防雷模块,以提供防雷能力。它能保护配电系统的输入不受闪电或其它异常在线路上产生的极高、持续时间极短的电压峰值的影响;

UPS输入、输出配电开关:智能配电柜可为UPS电源提供安全、规范、可靠的输入、输出和旁路开关,便于对整体机房供电系统的操作和管理;

手动维修旁路开关:智能配电柜提供的手动维修旁路开关处于闭合状态时,可使配电柜完全脱离UPS电源而不会中断对负载的供电;

市电双路输入自动切换装置(ATS):当控制系统检测到一路市电故障后,会自动地立即切换到另一路市电供电。市电双路输入自动切换装置提供了输入电源的冗余,增加了电力系统的可靠性;
输出K值隔离变压器:输出K值隔离变压器的额定功率与智能配电柜的满载额定功率相同,它可对电源与负载之间起到有效的隔离用和谐波抑制作用,以保障负载端的零地电压符合安全规范;

■分路输出配电模块:智能配电柜的分路输出配电模块采用模块化结构,可在线热插拔而不影响负载供电,使用户可以免工具操作,方便、安全的扩容和维护,每个配电模块配置了18个输出分路,每个分路的电流从6A-32A随需设定,并根据现场负载的配置及变化情况调整三相平衡,配电系统可安装6个即插式配电模块,满足18~108个分路负载的配电要求。

监控功能】

本地管理功能:Windows人性化监控界面,显示母线和各回路电源的电压、电流、频率、视在功率、有功功率、功率因数、电流谐波和电量计算等各项参数及运行状态,并具有密码保护功能;

远程管理功能:将配电系统的各项参数及运行状态完全纳入机房远程监控系统,提供RS232/485LAN多种智能接口通讯方式,通过远程监控功能,可以使机房配电系统的运行状况一目了然,也便于用户及早发现安全隐患,及早规避风险;

声光报警功能:提供主路过欠压报警、主路过载报警、主路相电压不平衡报警、市电过欠压报警、市电缺相报警、支路过载报警、变压器过温报警、零序电流报警;

负载曲线记录:可记录一天之中负载的变化情况,判断出UPS、电池的配备是否合适,以及UPS电源在部分故障时的冗余能力;

母线监测参数:可监测三相输入电压、电流、频率,总功率、有功功率、视在功率、功率因数,谐波百分比,负载百分比,零序电流,电量(可根椐客户需要按月计量等);

其它监控:变压器温度监控;

历史操作和故障记录储存:能按时间记录每次开关的操作,帮助查清故障原因,便于故障分析,分清责任;

辅助报警接点:为用户提供远程报警使用,它由报警信号控制。只要检测到任何报警,综合报警接点就动作;

支路监测参数:监测支路额定电流、支路实际电流、支路负载百分比、支路开关状态、支路电量(月度/季度电量);

分级下电功能:当UPS电源在市电缺失而转为电池供电时,智能配电系统可依据负载重要程度对各支路负载采取分时、分级(共六级)的顺序先后关闭对负载的供电,采用分时下电功能,不仅可以延长电池供电时间,节省电池投资,而且可以避免大规模数据断,有效控制运营风险发生。

【系统组成】
PDS系列智能模块化UPS配电集成系统,可灵活的选配各种不同的组件来实现各种功能,使用户的配电设计给出完善的解决方案。
标准机柜
市电双路输入自动切换装置(ATS)
输出K值隔离变压器(选配)
分路输出配电模块
监控模块

·技术参数:

型号

PDS-060

PDS-100

PDS-150

PDS-200

功率容量

60KVA

100KVA

150KVA

200KVA

配套UPS容量

60KVA

100KVA

150KVA

200KVA

UPS输入开关

160A

200A

250A

320A

UPS旁路开关

160A

200A

250A

320A

UPS输出开关

160A

200A

250A

320A

手动维修旁路开关

160A

200A

250A

320A

市电双路输入自动切换ATS(选配)

160A

200A

250A

320A

整机效率

大于99%

市电输入

双电源

ATS电源切换模块(选件)

接线方式

34线+地线/单相2线+地线

电压

380V/220V

频率

50/60Hz自适应

交流输出

接线方式

34线+地线/单相2线+地线

电压

380V/220V

交流分路输出

输出分路数量

18108路,每181

分路开关容量

10A32A,单相/三相可选

分路开关安装

模块式箱体,在线即插式安装

保护与通讯

通讯

标配RS485RS422RS232LAN

防雷

标配C5KV/20KVAB级选配

EPO/REPO

选配

K值隔离变压器

选配

防护等级

IP20

工作环境

温度

-10℃~+40

湿度

10%90%无凝结

物理特征

结构外观

19英寸42U标准IT机柜

机柜尺寸(W*D*Hmm

600*800*2000

满足标准

国家强制3C认证

宝士达公司致力于科技创新,不断提供更好的产品面向客户需求,对产品设计、技术规格的更新,恕不另行通知,产品以实物为准。
