1、前言
在当今世界经济发展的格局下,人类对能源的需求在不断增长,能源的可持续发展越来越受到人们的重视。太阳能发电是通过太阳能电池的光生伏特效应,将光能转化成直流电能,通过逆变器的作用将直流电转换成交流电,然后与电网并网发电。
光伏并网逆变器作为太阳能电池与电网的接口装置,在光伏发电系统中起着至关重要的作用。目前,光伏发电系统中的逆变器大多采用工作在SPWM状态的全桥式逆变方案,逆变器的转化效率、MPPT精确追踪能力,对整个太阳能发电项目的投资回报、投入回收周期有决定性影响。本文以性能技术指标、逆变器内部设计等角度出发,重点介绍宝士达高防护等级中央型光伏并网逆变器的性能。
2 、宝士达逆变器介绍
2.1 高品质户外机箱设计
宝士达逆变器以提供光伏系统高发电效率为设计原则,符合德国BDEW规范,转换效率超过98.5%。IP54防护等级的机箱设计保证了内部器件的稳定运行。IP54防雨/防沙保护设计,使逆变器适合室内或户外环境使用,无需建造配电机房,可降低系统额外的土建费用。户外机箱外形参见图2。
2.2 卓越的散热设计
宝士达中央逆变器采用自然冷风循环降低机器温度,既减少了系统散热造成的能量损失,又增强了整机的稳定性。自然的散热风循环,将热风从系统上端的出风口排挤释放,使设备稳定工作在要求的温度范围之内。
机箱内部被分成两个完全隔离的空间,前面的空间安装了所有的电子元件,后半部的空间作为自然循环散热,参见图3。安装电子元件的空间,以IP54的防护等级使其与后半部的空间隔开,避免散热时热空气对流或者沙尘的影响,保证了系统稳定工作的效率。整机IP54防护等级,大大提升了内部电子器件工作的耐久性,保证了设备的稳定运行和使用。
2.3 智能通讯接口
5寸LCD显示接口,便于日常的信息查询与操作设定,参见图4。逆变器内部的数据记录器会自动储存太阳能系统不同时段所产生的电力数据,重要信息存储时间长达10年。
每5min记录一次的发电数据,存储时间一天。每15min记录一次的发电数据,存储时间一个月。太阳能系统日发电数据,存储时间一个月。太阳能系统月发电数据,存储时间10年。

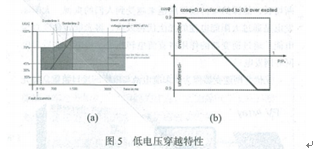

2.4 低电压穿越和无功补偿
宝士达中央型逆变器通过德国BDEW法规认证,符合中国金太阳认证与低电压穿越技术规范要求。LVRT(低电压穿越)保证太阳能系统在电网不稳定时提供无功功率,以保持发电系统与电网持续一致的状态,既避免因电网不稳定所造成的系统反复启动,也有助于提高太阳能系统的发电效率。
当逆变器连接到中压电网,低电压穿越功能会自动启动并以预设的模式工作。低电压穿越的相关参数可依据当地电网规范要求设定。
2.5 独特的机构设计
宝士达逆变器的体积仅有1600×1950×800mm,重量为1250 kg。与其他公司500kW逆变器相比,体积、重量皆减少三分之一以上,便于运输,方便安装,逆变器对安装空间的要求更具有弹性。故障保护设计:以两组250kW设计推动,当任一组元器件发生故障或损坏时,也仍可维持250kW的效率运作,降低及减少停机损失。
3、结束语
综上所述,宝士达500kW逆变器,采用无隔离变压器设计,峰值转换效率高达98.5%,独特的散热风道设计延长了内部电子元件的使用寿命,故障保护设计将机器内部一组元件发生故障时系统的发电损失降低到较小,减小了使用风险。IP54高防护等级保证了设备具有良好的环境适应性和系统稳定性。宝士达逆变器将在光伏系统的解决方案中给客户带来更多的期待和惊喜。
新一代500kW光伏并网逆变器
发布时间: 2013/09/20 人气 :5680
