免维护铅酸蓄电池-2VGM系列

·产品介绍：

宝士达阀控式密封免维护铅酸蓄电池是宝士达公司历尽十余年不断创新的结晶，为全球市场开发的GM系列电池更是积累十余年生产经验的成功之作。优良品质、卓越的性能受到用户的广泛赞誉，高能密度、全密封结构、使用寿命长、高可靠性及良好的服务为客户提供更大的便利。

·应用领域：

警报系统、应急照明系统、电子仪器、铁路、船舶、邮电、通信、电子系统、太阳能、风能发电系统、大型UPS及计算机备用电源、消防备用电源、峰值负载补偿储能装置。

·性能特点：

■免维护无须补液；

■适应环境温度广（－35~45℃）；

■安全防爆；

■无游离电解液，侧倒90度仍可使用；

■内阻小，大电流放电特性好；

■自放电小；

■荷电出厂，使用方便；

■先进的配方，深放电恢复性能好；

■使用寿命长，可达15年。

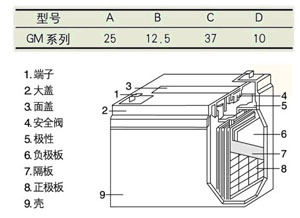

·端子尺寸（mm）＆结构：

·端子形状：

·技术参数：

·放电特性：

其合理的结构和先进的配方，优化了电池的大电流放电性能和低温性能。

F2表示GM型电池在不同放电倍率下的放电曲线；

F4表示温度对GM型电池放电容量的影响；

若电池放电电流采用3CA以上时，请事先咨询本公司或代理商。

·电池使用寿命：

循环使用寿命

电池采用100%深度放电。其充电电流不超过0.25CA，充电电压小于2.4-2.5V/单体，且充入的容量为放出容量的120%时，寿命可

达300次以上见F5。

浮充使用寿命

GM型充电电压2.23-2.25V/单体，温度在15-25℃时，寿命达15年见F7。

·电池内阻：

电池的内阻是随其荷电状态不同而不断改变的物理量。电池放电时内阻不断升高；充电时内阻不断降低，充足电的电池内阻将达到

较小。同时，电池随着使用时间的不断延长，其内阻也不断升高。F8表示放电过程中内阻的变化。新的各种型号电池的内阻列于下表。

·电池自放电性能：

GM系列电池的板栅采用无锑多元合金制造而成，高纯的原材料和净化的生产环境，使得电池自放电小，仅为常规铅锑合金的四分之

一见F9。

·电池的充电特性：

■浮充使用时的充电方式

浮充使用的充电方式一般采用恒压限流方式。可选用的恒压值，一方面须满足在该电压下充入的电量足以补偿自放电造成的容量损

失；另一方面使电池过充而造成的损伤降低至较小。

在常温（25℃）时，GM型电池的浮充电压为2.23V/单体。

F11显示了放电深度为50%C10和100%C10时，蓄电池先以0.1C10恒流充电至2.23V后转恒压的充电特征。

■浮充使用时的充电电压

在25℃时，GM型电池浮充电压为2.23V/单体。

当温度高于或低于25℃时，浮充电压应校正，校正系数-3mv/℃/单体。F12为电池浮充电压与温度的关系。

■循环使用的充电电压

循环使用的蓄电池，采用恒压限流充电法进行充电，充电电流限在0.1-0.2CA（C：GM型为C10）25℃时的充电电压GM型为2.35V/单

体，当温度不再25℃时，充电电压校正，校正系数为-4mv/℃/单体。为防止过充电应使用定时或自动限流充电设备。

■均衡充电

均衡充电采用先恒流，后按GM型2.35V/单体恒压充电，充电时间取决于放电深度。见下表：

不同放电深度后均匀所需时间表

■补充充电

蓄电池在运输和存储过程因自放电将损失一部分容量。若储存的时间过长，在投入使用前应进行补充充电。

如果储存的时间不超过一年，在恒压2.30V/单体的条件下充电5天。

如果储存时间为1-2年，在恒压2.30V/单体条件下充电5天。

·电池安装：

■平面安装

该种安装方便，但占地面积大。见F14、F15。

■钢架组合蓄电池组

钢架组合安装，大量减少占地面积，使用维护方便，但投资也比其它方式大些。见F16，F17，F18，F19。

·使用与注意事项：

■蓄电池可在环境温度-35℃-45℃范围内工作，但蓄电池的额定容量和使用寿命是在25℃左右温度下的预计值，环境温度每升高

10℃，电池寿命将减少30%，所以蓄电池应保持在10℃-30℃之间。蓄电池室应有必要的通风设施；

■蓄电池应离开热源和易产生火花的地方，其安全距离应大于1M；

■蓄电池应避免阳光直射，不能置于大量放射性、红外线辐射、紫外线辐射、有机溶剂气体和腐蚀气体的环境中；

■蓄电池室应有经常照明和事故照明，其照明灯具应布置在走道上方；

■蓄电池地面应有足够的承载能力，当蓄电池布置在楼板上时，电气专业应向土建专业提供荷重要求；

■蓄电池可布置在单独的蓄电池室内，也可将蓄电池布置在交流或直流配电室内；

■抗震设防裂度为7度以上地区，电池架应采用地脚螺栓加固。

·电池安装注意事项：

■因该电池系湿荷电态出厂，故在运输、安装过程中，必须小心搬运、防止短路；

■由于电池组件电压较高，存在电击危险，因此在装卸导电联接片时应使用绝缘工具，安装或搬运电池时要戴绝缘手套、围裙和防

护眼镜，电池在搬运安装过程中，只能使用柔软的吊带，不能使用钢丝绳等，搬运时，不得触动极柱和安全排气阀；

■脏污的连接或连接条不牢均可能引起电池打火，所以要保持连接条在连接处的清洁，并拧紧连接螺丝，使扭矩达到规定值

11.3N.M。单体电池采用不锈钢或镀铅的螺栓、镀铅铜连接条和平垫圈串联连接；

■电池之间、电池组之间以及电池组与设备之间的连接应合理方便，电压降尽量小，不同容量、不同性能的蓄电池不能混合使

用。安装末端连接件和导通电池系统前，应认真检查电池系统的总电压和正、负极，以保证安装正确；

■蓄电池与充电器或负载连接时，电路开关应位于“断开”位置，并保证连接正确；蓄电池的正极与充电器的正极连接；负极与充

电器的负极连接；

■电池外壳，不能使用有机溶液清洗，不能使用二氧化碳灭火器扑灭电池火灾，可用四氯化碳之类的灭火器具；

■电池在安装前可在0℃-35℃的环境下存放，储存期超过6个月的电池应进行充电维护，存放地点应干燥、清洁、通风。

·蓄电池操作使用要求：

■GM型蓄电池根据连续浮充电使用工况设计制造，也可用于循环充放电方式；

■室温25℃时，GM型浮充电压为2.23V/单体，不能过高或过低，否则会降低电池容量和使用寿命；

■电池在下列情况下应进行补充充电或均衡充电：

安装结束后，投入使用前需补充电；

事故放电后需在短时间内再充电；

部分单体电池的浮充充电电压小于2.2V/单体时需进行均衡充电。

■补充充电或均衡充电方法如下：

以2.35V/单体恒压充电为例，当环境温度为21℃~32℃时，充电10h；

如果环境温度为10℃~20℃，检验充电程度的方法如下：

对恒定负荷供电的蓄电池，接近充电结束时，充电电流降到很小并且趋于稳定，如果充电电流连续3小时保持恒定，即表明电池已充

电至额定容量的90%~98%。

对变化负载供电的蓄电池，测指示电池的电压，若其值连续6小时稳定，则表明电池已充至额定容量的100%（所谓指示电池是指电池组

中能反映所有单体电池一般状态的代表性电池，通常是安装使用后第一次充电时，串联单体电池中电压最低的那个单体）。

■蓄电池在运行中，应保持完整的运行历史记录，记录数据和记录时间如下：

完成补充电后，浮充电运行中每周记录单体电池电压、电池组端电压和环境温度。进行均衡充电时，同样记录上述数据；

■每年检查一次连接端子的坚固状况，松动的连接导线必须拧紧至规定的扭矩值。运行中，不得拆开或重新配蓄电池；

■运行中，如发现以下异常情况，应及时查找故障原因，并更换故障电池：

电压异常；

物理性损伤（如壳、盖有裂纹或变形）；

电池液泄漏 ；

温度异常。

·后续：
GM型密封免维护铅酸蓄电池虽工艺结构、材料、性能不同于其他类型铅酸蓄电池，但其特性曲线的特性和模式均与防酸式铅酸蓄电池类同，故国内外现行的一些标准、规定和计算公式等对免维护铅酸蓄电池基本上也是适用的。满足防酸式铅酸蓄电池技术要求的整流充电设备也能与其配套使用。
